Cómo construir un comprobador de MOS-FET y Diodos

Existen variados tipos de transistores, que podemos calificar en:

  • Transistores bipolares o BJT (Bipolar Junction Transistor), de Germanio o Silicio, NPN y PNP.

  • Transistores de efecto de campo o FET (Field Effect Transistor), de Silicio, canal P y canal N.

Los transistores de efecto FET cuentan con tres terminales que se identifican como:

  • Gate similar a la base en los transistores bipolares que, controla el flujo de corriente entre los otros dos.
  • La fuente Surtidor y el drenador Drain. Una diferencia significativa frente a los transistores bipolares es que, la puerta no requiere del consumo de una intensidad como ocurre con los transistores bipolares que si bien es muy pequeña están ligados a la ganancia.

Los transistores bipolares son polarizados por corriente, lo que provoca un aumento del calor en el dispositivo, el conocido efecto avalancha, lo que puede causar daños en el dispositivo si no se toman las debidas precauciones, en cambio, en los JFET que son dispositivos controlados por tensión, son más estables con la temperatura, además tienen una alta impedancia de entrada generan menor ruido, permiten mayor integración y sencillez, pueden disipar mayor potencia y conmutar grandes corrientes.

Definidos a grandes rasgos los tipos y funcionamiento de los transistores queremos compartir un interesante proyecto que muestra como fabricar un comprobador de MOS-FET y Diodos.

La ventaja de construir este comprobador es que su creador ha probado su efectivo funcionamiento y también solucionó problemas que tenían algunos dispositivos que ya están publicados.

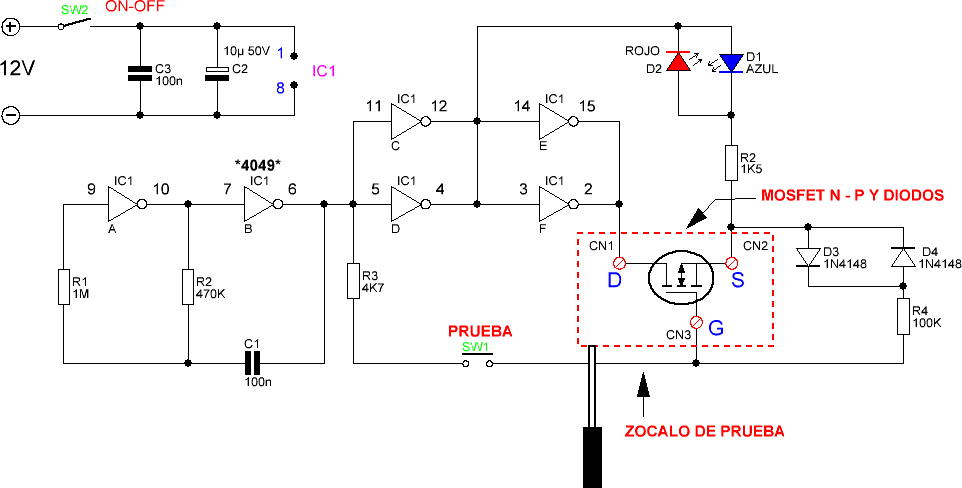

Esquema del circuito electrónico.

Tabla para determinar el funcionamiento del transistor.

El comprobador solo tiene dos diodos led para indicar el estado del componente. El primer diodo que se enciende, indica el estado del diodo interno del MOS-FET. Este diodo está conectado internamente en anti paralelo y es el que se encarga de proteger el componente de picos elevados de tensión inversas que lo pudieran dañar. El segundo diodo, se ilumina cuando se pulsa el SW1. Indica la polaridad del MOS-FET y su estado.

El comprobador admite (TO-220, TO-247 Y TO-92). El PCB, tiene preparado tres pines macho para conectar unos cables y cocodrilos que pueden ser adaptarnos a cualquier configuración de patillaje.

Componentes

  • C1;100n 50V

  • C2;10µ 50V

  • C3;100n 50V

  • D1;AZUL ALTO BRILLO

  • D2;ROJO ALTO BRILLO

  • D3;1N4148

  • D4;1N4148

  • IC1;HEF4049BP (4049)

  • R1;1M

  • R2;1K5

  • R2;470K

  • R3;4K7

  • R4;100K

  • SW1;PULSADOR PCB SW2;CONMUTADOR PCB MINIATURA

  • RESISTENCIAS 1/4W

  • 1;PCB 2.0

Descargar archivos para montaje del PCB
